⚡ WSTĘP

Ten poradnik jest o kolorach. Ale nie tych z palety Pantone – tylko tych, które decydują o tym, czy przeżyjesz podłączenie lampy.

Prąd to nie magia. Prąd to fizyka – i bardzo konkretne zasady.
A jedną z najważniejszych zasad w elektryce jest:
kolor przewodu = jego funkcja.
Nie „czasem”. Nie „chyba”. Zawsze.

Ten poradnik powstał po to, żebyś:

• ✅ rozpoznawał przewody po kolorach – i wiedział, co robią,
• ✅ nie pomylił neutralnego z fazą,
• ✅ wiedział, dlaczego PE to nie opcja, tylko konieczność,
• ✅ umiał czytać oznaczenia kabli: H05VV-F, AWM 18AWG, VW-1 i inne,
• ✅ potrafił rozpoznać, sprawdzić, przetestować i opisać każdy przewód – zanim dasz napięcie.

Widzieliśmy już lampy DIY z 230 V na radiatorze.
Widzieliśmy zielono-żółty jako +24 V.
Widzieliśmy niebieski na wejściu drivera jako L.

I wszystkie te rzeczy zadziałały – aż przestały.
Z prądem nie ma „chyba” – jest tylko „działa bezpiecznie”, albo „pójdzie z dymem”.

⚠️ MODUŁ 1: Dlaczego kolory przewodów są ważne?

Bo jeśli pomylisz L z N, a PE zignorujesz – to lampa może nie mieć drugiej szansy. Ty też.

🧠 WSTĘP – Na chłopski rozum:

Kolory przewodów nie są dla ozdoby.
Są po to, żeby w ułamku sekundy wiedzieć, co płynie gdzie – i żebyś nie musiał zgadywać przy 230 V.

Wyobraź sobie:
– masz trzy przewody: niebieski, brązowy i zielono-żółty.
– źle podłączysz: PE (uziemienie) jako fazę, a fazę jako neutralny.
– i masz aluminiową obudowę pod napięciem.

Nie będzie błędu na testerze. Nie będzie zwarcia. Ale dotkniesz lampy… i pójdzie prąd przez Ciebie do ziemi.
I to się naprawdę zdarza. Codziennie.

🔥 PRZYKŁADY REALNYCH PROBLEMÓW

1. Zamieniony PE i L = napięcie na obudowie
   – Użytkownik dotyka metalowej lampy przy podlewaniu roślin
   – PE był niepodłączony (lampka grow DIY), obudowa „wisiała”
   – Faza była podana na złącze, które styka się z obudową
   – Użytkownik dostał kopniaka. Na szczęście miał buty
2. Brązowy jako neutralny – niby działa, do czasu
   – Przewód brązowy podpięty do „N”, bo „taki był wolny”
   – Lampa świeci, ale cały tor fazy idzie „po złym kolorze”
   – Ktoś wymienia sterownik, podłącza L do brązowego (myśląc, że to L)
   – BOOM – przetwornica dostaje odwrotną polaryzację, driver umiera
3. Zielono-żółty jako zasilanie LED
   – W jednej lampie grower użył zielono-żółtego do zasilania LED 48 V
   – Uważał, że skoro i tak nie ma PE, to szkoda kabla
   – Elektryk uznał przewód za „uziemienie” i wpiął do GND
   – Efekt: zwarcie, dym, zasilacz padł, LED się smażył przez 2 sekundy

🚨 CO JEST CO – ZAWSZE I WSZĘDZIE (UE)

📌 I tego się trzymamy zawsze, niezależnie od producenta, rodzaju kabla, czy systemu.

🧪 Czym to się kończy, jeśli zignorujesz kolory?

• porażeniem – przy dotyku obudowy lub kabla,
• spalonym driverem – przez odwrotną polaryzację,
• przepięciem w linii LED – bo napięcie poszło nie tam,
• trudnością w serwisie – bo nikt nie wie, co to za kabel,
• utratą gwarancji – bo lampa była „zmodernizowana” wbrew normom.

📚 ŹRÓDŁA I NORMY:

• IEC 60445 – Basic and safety principles for man-machine interface
• IEC 60446 – Identification of conductors by colours or numerals
• PN-EN 60445:2018 – Oznaczanie zacisków, przewodów i kabli w instalacjach elektrycznych
• NEC (NFPA 70) – US Electrical Code

✅ WNIOSKI:

• Kolory przewodów to język prądu – a jeśli go nie znasz, prąd odpowie po swojemu.
• Jeden zły przewód = napięcie tam, gdzie być go nie powinno.
• Kolor przewodu to nie sugestia – to standard.
• Brak szacunku do kolorów to brak szacunku do prądu.
• A prąd nie wybacza. Nawet jeśli „działało przez miesiąc”.

🎨 MODUŁ 2: Kolory przewodów – standard UE (IEC 60446 / IEC 60445)

Czyli jak Europa mówi przewodom: kim jesteś, co niesiesz i kogo masz chronić.

🧠 WSTĘP – Na chłopski rozum:

Jeśli widzisz kabel i myślisz: „A, niebieski to pewnie masa” – STOP.
W instalacjach elektrycznych kolory są ustandaryzowane, a ich znaczenie nie podlega interpretacji.

W Unii Europejskiej obowiązuje konkretna norma, która mówi:

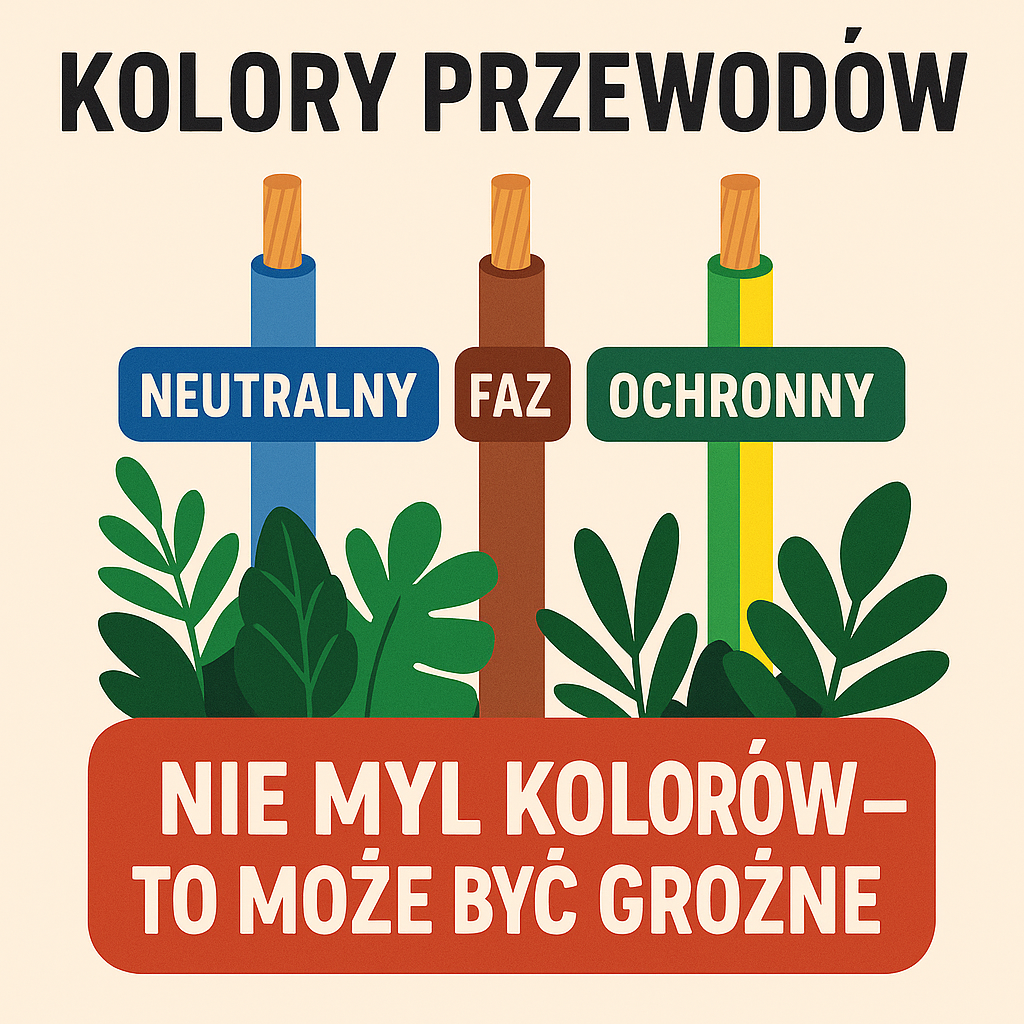

• brązowy? → faza,
• niebieski? → neutralny,
• zielono-żółty? → ziemia.

I nie wolno ich zamieniać, nawet jeśli „tak jest łatwiej”.

📘 PODSTAWA: Normy IEC

• IEC 60445 – identyfikacja zacisków i przewodów
• IEC 60446 – identyfikacja przewodów kolorami i cyframi
• PN-EN 60445:2018 i PN-EN 60446:2010 – normy zharmonizowane w Polsce

🔌 TRZY KOLUMNY PRAWDY – Kolory, Funkcje, Zasady

📌 PE (uziemienie) może być tylko i wyłącznie zielono-żółty.
📌 Niebieski nie może być używany jako przewód fazowy.

📦 PRZYKŁADY: Typowe kable w lampach i instalacjach

• Kabel 3×1.5 mm² (np. YDYp, H05VV-F):
  Brązowy – L, Niebieski – N, Zielono-żółty – PE
• Kabel 2×0.75 mm² (bez uziemienia):
  Brązowy + Niebieski – tylko L i N
• Kabel 5×1.5 mm² (instalacje 3-fazowe):
  Brązowy – L1, Czarny – L2, Szary – L3, Niebieski – N, Zielono-żółty – PE

🧪 Jak nie pomylić się przy podłączaniu?

1. Zawsze patrz na kolory i oznaczenia – nie zgaduj.
2. Jeśli kabel ma tylko dwa kolory, a lampa ma metalową obudowę – STOP.
3. Jeśli kolor nie zgadza się z przeznaczeniem – nie podłączaj „na czuja”. Najpierw pomiar.
4. Jeśli coś jest zielono-żółte – NIGDY nie dawaj tam fazy. To jest przewód ochronny. Punkt.

🧯 Co grozi za złe oznaczenia?

• Poruszenie przewodu PE pod napięciem → porażenie prądem
• Pomylone L i N → nieprawidłowa praca zabezpieczeń
• Niebieski jako L → serwisant może uznać, że to neutralny → zwarcie
• Brak PE = lampa pod napięciem względem ziemi (szczególnie przy wilgoci)

📚 ŹRÓDŁA:

• IEC 60445:2017 – Basic and safety principles for interface identification
• IEC 60446 – Color identification for conductors
• PN-EN 60445, PN-EN 60446 – Normy krajowe zharmonizowane
• PKN – Poradnik elektryka niskonapięciowego

✅ WNIOSKI:

• Kolory przewodów w UE są proste – ale trzeba je znać na 100%.
• Nie wolno ich dowolnie interpretować – to są znaki bezpieczeństwa, nie sugestie.
• Wszędzie, gdzie używasz prądu, kolor to informacja o funkcji – ignorując ją, ignorujesz bezpieczeństwo.
• A prąd nie przebacza ludziom, którzy zgadywali.

🇺🇸 MODUŁ 3: Kolory przewodów w USA (NEC, UL)

Bo jeśli używasz kabli z Chin, to bardzo możliwe, że masz amerykański standard. A on rządzi się swoimi zasadami.

🧠 WSTĘP – Na chłopski rozum:

Większość tańszych lamp, zasilaczy i kabli pochodzi z globalnego łańcucha dostaw. A to oznacza, że kolory mogą pochodzić z USA – nawet jeśli jesteś w UE.

• jakie kolory co znaczą w USA,
• które różnią się od europejskich,
• jakie zagrożenia wynikają z pomyłek,
• jak nie wpaść w pułapkę białego przewodu, który niesie fazę.

⚖️ Podstawa prawna: NEC i UL

• NEC – National Electrical Code (USA), odpowiednik IEC w UE
• UL – Underwriters Laboratories – certyfikacja bezpieczeństwa przewodów
• NFPA 70 – oficjalny numer NEC

🔌 Tabela: Kolory przewodów w USA (dla zasilania 120–240 V AC)

📌 Biały = neutralny. Zielony = tylko ground. Czarny/czerwony = zawsze faza. W USA kolor niebieski nie oznacza neutralnego – może być fazą!

⚠️ Różnice krytyczne UE vs USA

🧪 Praktyka: skąd wiem, że mam kabel USA?

• Brak CE, zamiast tego oznaczenie „UL” lub „AWM”
• Kolory: czarny / biały / zielony
• Opis na kablu: np. „18AWG 300V VW-1” (zamiast mm²)
• Przewód giętki, PVC, czasem cieńsza izolacja
• Brak nadruku typu H05VV-F, zamiast tego np. „E123456 RU”

☢️ Ryzyka przy użyciu kabli USA w lampach UE

• Biały jako neutralny → pomyłka z niebieskim → podanie fazy na GND
• Brązowy z UE podłączony do czarnego USA = może działać, ale zabija logikę koloru
• Zielony może być PE – ale czasem jest tylko „osłoną” w kablach wielożyłowych
• W instalacjach 230 V z USA-kablowaniem nie wolno ufać kolorom – trzeba mierzyć.

📚 ŹRÓDŁA:

• NFPA 70 (NEC 2023) – National Electrical Code Handbook
• UL 1581 – Reference Standard for Electrical Wires, Cables, and Flexible Cords
• US vs EU Wiring Color Guide – Industrial Automation Journal

✅ WNIOSKI:

• USA ma swój własny system kolorów – różny od UE, nie wolno go interpretować po europejsku.
• Czarny ≠ GND, biały ≠ faza – pomyłka = napięcie na metalowej obudowie.
• Kable importowane (np. z Aliexpress) trzeba zawsze mierzyć – nie ufać kolorom.
• Jeśli masz kabel z oznaczeniami AWG i UL – nie traktuj kolorów jako zgodnych z UE.

🧾 MODUŁ 4: Co znaczą paski, cyfry i kody na kablu?

Bo kabel to nie tylko kolor – to pełna metryczka: napięcie, zastosowanie, izolacja, producent i więcej.

🧠 WSTĘP – Na chłopski rozum:

Na każdym przewodzie (przynajmniej tym przyzwoitym) znajdziesz rządek cyfr, liter i skrótów. To nie jest kod matrixa – to dokumentacja techniczna w skrócie.

• do czego kabel służy,
• czy można go wciągać w rurkę,
• na ile V jest dopuszczony,
• czy to linka czy drut,
• czy można go użyć w lampie LED 230 V, czy tylko do zasilania LED 12 V.

📘 Sekcja 1: Kable UE – jak czytać np. H05VV-F 3G1.5

💡 Wariant: 3×1.5 oznacza 3 żyły bez PE (G zniknęło) – np. tylko L, L2, N

📦 Przykład: H07RN-F 3G2.5

📌 To już przewód przemysłowy – np. do hal, warsztatów, lamp HPS/LED o mocy 300+ W

🇺🇸 Sekcja 2: Kable z USA – np. AWM 18AWG 300V VW-1

📌 Uwaga: 18AWG ≈ 0.82 mm² – nie mylić z 1.5 mm²!

📌 Te kable często mają inną kolorystykę niż UE (patrz poprzedni moduł)

🔎 Sekcja 3: Dodatkowe oznaczenia

🧪 Sekcja 4: Jak sprawdzić, co masz, jeśli nadruk zniknął?

• Pomiar średnicy żyły: suwmiarką → porównaj z tabelą mm² / AWG
• Test giętkości: drut = sztywny, linka = miękka i „mięsista”
• Sprawdzenie koloru izolacji wewnątrz kabla: jeśli zewnątrz to guma, a środek to cienka linka → pewnie H05RN-F
• Próba palności: ogień + stoper (VW-1 nie zapali się dłużej niż 15 s)

📚 ŹRÓDŁA:

• DIN VDE 0281 – Flexible cables – Coding and designations
• UL 758 – Appliance Wiring Material Standard
• CPR EU 305/2011 – Regulacja klasyfikacji kabli pod względem ognioodporności
• Tabele przeliczeniowe AWG ↔ mm² – Mouser, Digikey, Lapp Kabel

✅ WNIOSKI:

• Kod na kablu to więcej niż numer – to jego dowód osobisty
• Rozkodowanie typu kabla mówi Ci: czy go możesz użyć, do czego, jak mocno i gdzie
• UE ma przejrzysty system HxxVV-F, USA – AWM, UL, VW-1
• Zawsze porównuj przekroje (mm² ≠ AWG!), a palność i napięcie to parametry krytyczne

🔍 MODUŁ 5: Jak rozpoznać przewód w praktyce

Bo kolor to jedno, ale czasem kabel ma zły kolor, stary nadruk, albo po prostu – ktoś zrobił partyzantkę.

🧠 WSTĘP – Na chłopski rozum:

Możesz mieć najlepsze kolory świata. Ale jak ktoś:

• obciął przewód i przylutował na krzyż,
• zamienił niebieski z brązowym „bo był krótszy”,
• podłączył kabel z USA z białym i czarnym,
• lub w ogóle kabel jest bez nadruku…

To jedyna opcja to sprawdzić na żywo, co to za żyła. Nie zgadywać. Sprawdzać. Z miernikiem w ręku.

🧪 Sekcja 1: Wykrywanie fazy (L)

🔌 Narzędzia:

🔍 Procedura:

1. Ustaw multimetrem tryb AC (V~)
2. Zmierz między przewodem a uziemieniem (PE) – 230 V = faza
3. Zmierz między przewodem a neutralnym – 230 V = faza
4. Mniej niż 10 V? → pewnie N lub PE
5. Neonówka świeci? → potencjalna faza (ale może być "lewe napięcie")

📌 Jeśli nie jesteś pewien: porównuj z referencyjnym PE lub GND.

🌍 Sekcja 2: Jak odróżnić N od PE?

🔧 Metody:

• Test ciągłości (multimetr – tryb buzzer):
  • N → połączony z zerem w rozdzielni, zwykle duża rezystancja (>1 Ω)
  • PE → połączony z obudową/ziemią, rezystancja bliska 0 Ω
• Test między przewodem a obudową metalową (uziemioną):
  • PE = 0 Ω
  • N = 1–5 Ω (czasem więcej, zależy od długości)
• Brak napięcia między PE a N = normalne
  (ale nie oznacza, że można je zamieniać!)

📦 Sekcja 3: Jak wykryć funkcję przewodu, gdy kolor nie mówi nic

Przykład: Masz 3 kable bez kolorów (np. z Aliexpressa)

1. Sprawdź, czy któryś z nich jest połączony z obudową → to PE
2. Zmierz napięcia między każdą parą:
   • 230 V → L i N
   • 0 V → N i PE
   • 230 V → L i PE
3. Ustal, który to L, N i PE
4. Zapisz i oznacz markerem / koszulką

📌 Nigdy nie zgaduj! Nawet jeśli lampa „działa” – może to być śmiertelne ustawienie.

🧰 Sekcja 4: Praktyczne zasady i checklist

• ✅ ZAWSZE testuj przewody z multimetrem przed uruchomieniem
• ✅ Opisz przewody, jeśli kolory są nieczytelne
• ✅ Jeśli wtykasz kabel do drivera → testuj napięcia przy wpięciu
• ✅ Nie ufaj kolorom, jeśli są nietypowe (USA, Chiny, DIY)
• ✅ Gdy masz wątpliwości – testuj do obudowy, GND lub masy

📚 ŹRÓDŁA:

• Fluke – Safe Voltage Measurement Techniques
• Gossen Metrawatt – Identification of Conductors in the Field
• IEC 61010 – Electrical measurement safety requirements
• NEC Handbook – Identifying conductors in existing installations

✅ WNIOSKI:

• Kolory to tylko wskazówka – nie zastąpią testera
• Faza (L) może być podana wszędzie – jeśli ktoś nie przestrzegał norm
• PE ≠ N – nawet jeśli napięcia nie ma, ich rola jest zupełnie inna
• Nie podłączaj lampy bez pomiaru – zwłaszcza przy kablu „z odzysku” albo bez nadruku

🔧 MODUŁ 6: Jak prowadzić i łączyć przewody – zasady montażowe

Bo kabel to nie makaron – ma iść jak inżynier, nie jak spaghetti.

🧠 WSTĘP – Na chłopski rozum:

Każdy przewód niesie prąd, ale też może się wyrwać, złamać, przegrzać albo wibrować.

Dlatego samo przylutowanie go do pinu to za mało. Trzeba wiedzieć:

• jak go poprowadzić,
• jak skręcić,
• jak zamocować,
• i jak podpiąć, żeby kontakt był trwały, przewodny i bezpieczny.

🔌 Sekcja 1: Kolejność – PE pierwszy, L ostatni

Podstawowa zasada:
PE zawsze podłączasz jako pierwszy i odpinasz jako ostatni.

Dlaczego?

• PE to bezpieczeństwo – jeśli go zabraknie, a L zostanie → masz pełne napięcie na obudowie
• w gniazdach przemysłowych PE ma dłuższy pin – mechanicznie chroni

💡 W złączach WAGO, kostkach i driverach LED – też zacznij od PE, skończ na L.

🧵 Sekcja 2: Skracanie i odizolowywanie

📌 Jeśli skręcasz linkę: lepiej tulejka niż cyna – cyna może się zapadać pod naciskiem i luzować po czasie.

🧷 Sekcja 3: Mocowanie przewodów

• Przewody nie mogą wisieć na lutach – mają być mechanicznie przytwierdzone
• Używaj:
  • opasek kablowych,
  • uchwytów samoprzylepnych,
  • oczek montażowych,
  • prowadnic kablowych

📌 Przy wchodzeniu do obudowy → zostaw pętlę odciążającą (anti-strain loop), żeby przy szarpnięciu nie ciągnąć złącza.

🔁 Sekcja 4: Typowe metody łączenia przewodów

📌 Nigdy nie skręcaj przewodów „na sucho” i nie owijaj taśmą izolacyjną jako jedynej warstwy.

🌡️ Sekcja 5: Odporność na temperaturę

• stosuj izolację min. 90°C (nie H05, tylko H07 lub silikon)
• unikaj PVC (topi się przy ~105°C)
• nie używaj taśm tekstylnych – schną, kruszeją, palą się

💡 Masz wątpliwości? Zrób test zapalniczką: jeśli izolacja się topi → nie nadaje się do ciepłych sekcji lampy.

📏 Sekcja 6: Prowadzenie przewodów – zasady ogólne

• ✅ Równolegle, nie krzyżuj bez potrzeby
• ✅ Nie prowadź przewodu zasilającego razem z sygnałowym
• ✅ Staraj się trzymać wiązki kabli blisko podłoża
• ✅ W lampach LED – trzymaj przewody z dala od radiatorów i driverów SMPS
• ✅ Jeśli musisz je prowadzić przez metal – stosuj przepusty gumowe / dławiki

📚 ŹRÓDŁA:

• DIN EN 60204-1 – Bezpieczeństwo maszyn – instalacje elektryczne
• Lapp – Cable Routing Guide for Industry & Lighting
• WAGO – Best Practices for Terminal Blocks and Wire Entry
• Fluke – Guide to Cable Strain Relief and Thermal Design

✅ WNIOSKI:

• Prawidłowe prowadzenie i łączenie przewodów to kwestia nie tylko porządku, ale bezpieczeństwa
• Nie zostawiaj luzu, nie napinaj, nie skręcaj „na styk”
• Prowadź przewody logicznie, mocuj je pewnie, skracaj mądrze
• Bo nawet najlepszy driver polegnie, jeśli przewód wypadnie przy przenoszeniu lampy

❌ MODUŁ 7: Czego NIE robić z kolorami i przewodami

Bo nie każda kreatywność w elektryce to dobry pomysł.

🧠 WSTĘP – Na chłopski rozum:

W prądzie nie ma miejsca na freestyle.
A mimo to wciąż się widzi:

• zielono-żółty jako +24 V,
• niebieski pod napięciem,
• przewody skręcone „na sucho”,
• zasilanie przez USB typu A,
• kostki z kablami na styk.

Ten moduł to przegląd najczęstszych i najbardziej ryzykownych błędów, jakie można popełnić przy kablach.

☠️ 1. Zielono-żółty jako przewód sygnałowy lub zasilający

„Bo nie było już innych w skrzynce.”

• Zielono-żółty zarezerwowany jest wyłącznie dla PE (uziemienia).
• Nie wolno go używać do czegokolwiek innego – nawet jeśli jesteś „pewien”.

📌 Efekt: ktoś podłącza ten przewód do uziemienia → zwarcie, porażenie, iskry.

🔥 2. Niebieski jako faza (L)

„Kabel miał tylko dwa przewody, to wziąłem niebieski.”

• Niebieski w UE = neutralny, czyli nieprądowy.
• Jeśli dasz na niego fazę, oszukujesz każdego, kto po to sięgnie.

📌 Przykład: technik mierzy napięcie – myśli, że to N – dostaje 230 V w miernik.

🧷 3. Skręcenie przewodów „na sucho”, bez kostki

„Bo tylko na chwilę.”

• Takie połączenie to tykająca bomba – kontakt może się poluzować, utlenić, iskrzyć.

📌 Efekt: grzanie się styku, mikroiskry, stopienie izolacji, pożar.

🔌 4. Lutowanie kabla zasilającego bez odciążenia

„Lut jest mocny.”

• Sam lut to brak ochrony mechanicznej – może pęknąć lub zrobić zwarcie przy szarpnięciu.

📌 Rozwiązanie: używaj przepustów, opasek, pętli odciążającej.

⚡ 5. Przewód bez PE do obudowy metalowej

„PE? A komu to potrzebne?”

• Jeśli lampa ma metalową obudowę – obowiązkowo PE.
• Bez niego każde przebicie = potencjał na obudowie.

📌 Dotknięcie lampy na wilgotnej podłodze może skończyć się tragicznie.

🔄 6. Mieszanie kolorów UE + USA

„Kabel miał czarny i biały, to zrobiłem tak, jak zawsze.”

• W UE: czarny = faza, biały = ?
• W USA: biały = neutralny, czarny = faza

📌 Efekt: faza trafia tam, gdzie ktoś spodziewa się neutralnego → bum.

🧪 7. Brak pomiaru przed pierwszym uruchomieniem

„Podłączyłem – i działało.”

• Działa? Nie znaczy dobrze.
• Może być odwrotnie, może być potencjał na masie, może być „na styk”.

📌 Zawsze mierz L–N, L–PE, N–PE zanim dasz napięcie.

🧯 BONUS: Prąd na radiatorze

• Driver bez PE, montowany na radiatorze
• Napięcie „ucieka” przez pojemność → 60–100 V AC na radiatorze
• Niby niegroźne, ale może porazić

📌 Protip: uziemiaj metalowe elementy, nawet jeśli są „tylko chłodzeniem”.

📚 ŹRÓDŁA:

• IEC 60445 / 60446 – Oznaczanie i funkcje przewodów
• PKN: Błędy w instalacjach niskonapięciowych – katalog przypadków
• UL / NEC Handbook – Typical conductor misuse and hazards
• Forum Elektroda – Z życia wzięte – co się spaliło i dlaczego

✅ WNIOSKI:

• Prąd nie robi wyjątków – jeśli zrobisz błąd, zapłacisz za niego
• Kolory są standardem – a ich łamanie = sabotaż bezpieczeństwa
• Freestyle się kończy tam, gdzie zaczyna się 230 V
• Każde połączenie powinno być mechanicznie pewne, elektrycznie poprawne i logicznie opisane

🧨 MODUŁ 8: Przykłady z lamp i sterowników – co widzieliśmy na produkcji

Bo teoria teorią, ale rzeczywistość często trzyma się na taśmie, modlitwie i kablu z tostera.

🧠 WSTĘP – Na chłopski rozum:

Ten moduł to dokumentacja grozy. Prawdziwe przypadki z produkcji, napraw i reklamacji – gdzie ktoś:

• pomylił przewody,
• olał PE,
• połączył druty jak w piwnicy,
• albo użył kabla, który „miał działać”.

Zobaczysz tu, co się dzieje, gdy kolory są zignorowane, przewody źle podłączone, a „działało” trwało tylko do pierwszego zwarcia.

💀 Przypadek 1: PE jako faza – bo „żółto-zielony był najdłuższy”

• Driver montowany w lampie LED 100 W
• PE został wykorzystany jako L
• Obudowa niepodłączona
• Użytkownik zgłaszał „kopnięcia” – po czasie lampa padła

📌 Diagnoza: faza na obudowie → przebiła do radiatora → uszkodzenie sterownika

🔥 Przypadek 2: Biały przewód jako neutralny – ale to był import z USA

• Kabel: czarny, biały, zielony (AWG 18)
• USA: biały = N, czarny = L
• UE: czarny = GND (błąd!), biały = faza (błąd!)
• Napięcie trafiło na wejście DIM → zniszczony mikrokontroler

📌 Naprawa niemożliwa.

🧯 Przypadek 3: Brak uziemienia, bo „zasilacz ma tylko dwa przewody”

• Lampa LED 200 W z profilem aluminiowym
• Driver Class II (bez PE), ale obudowa metalowa
• Napięcie pasożytnicze ~90–110 V AC
• Dotknięcie = „kopnięcie jak z pastucha”

📌 Protip: radiator uziemiać, nawet przy driverze bez PE

🔌 Przypadek 4: Niebieski jako faza, PE niepodłączony – całość wisi na taśmie

• Lampa DIY w growboxie
• Zasilanie 230 V, kabel 3x0.75
• Brązowy urwany, niebieski jako L, PE wolny
• Po 2 tygodniach dotyk → zwarcie, iskry, wybity bezpiecznik

📌 Kolor ≠ funkcja – szczególnie przy takich błędach

🛠️ Przypadek 5: Przewody na styk, bez odciążenia – lampa działała tylko poziomo

• Złączki WAGO bez tulejek, przewody wysuwały się
• Gdy lampa wisiała → grawitacja ciągnęła kabel
• Efekt: brak kontaktu, iskrzenie, spalone złącze i PCB

📌 Protip: zawsze stosuj odciążenie przewodu

📚 ŹRÓDŁA:

• Zgłoszenia serwisowe (growlampy, LED DIY, industrial LED)
• Dokumentacja serwisowa WAGO, Mean Well, BJB
• UL Case Study Reports – Field Failures from Miswiring
• Notatki z laboratoriów testujących lampy OEM

✅ WNIOSKI:

• Najczęstsze awarie lamp to nie brak mocy – to błędy w okablowaniu
• PE to nie opcja – to konieczność
• Kolory są po coś – ignorując je, tworzysz pułapkę
• Kabel z Aliexpressa? Miernik w dłoń zanim dasz napięcie

🧰 MODUŁ 9: Jak zabezpieczać przewody – termicznie, mechanicznie i opisowo

Bo lampa to nie test wytrzymałości przewodów.

🧠 WSTĘP – Na chłopski rozum:

Samo podłączenie przewodu to dopiero początek. Jeśli nie zabezpieczysz kabla przed:

• szarpnięciem,
• temperaturą,
• wilgocią,
• ruchem,
• pomyłką przy serwisie,

to wcześniej czy później coś pójdzie nie tak. Albo się urwie, albo się wypnie, albo ktoś go pomyli z innym i podłączy gdzie nie trzeba.

🔥 Sekcja 1: Zabezpieczenia termiczne

1. Wybór izolacji

📌 Masz radiator >60°C? Unikaj PVC. Użyj przewodu silikonowego.

2. Koszulki termokurczliwe

• Zakładasz na połączenie / złącze
• Grzejesz – obkurcza się na przewodzie
• Daje izolację, ochronę mechaniczną i estetykę

📌 Wariant z klejem = lepsza szczelność, do wilgotnych środowisk

🪛 Sekcja 2: Zabezpieczenia mechaniczne

1. Odciążenie kabla (strain relief)

• Nie pozwól, żeby przewód wisiał na złączu / PCB / wtyku
• Stosuj: opaski kablowe, dławiki kablowe, zaciski, uchwyty

📌 Dobrze zrobiona lampa powinna wytrzymać szarpnięcie bez urwania czegokolwiek.

2. Dystans i prowadzenie

• Nie prowadź przewodów przy radiatorach
• Unikaj ostrych krawędzi – użyj przepustów gumowych
• Zostaw łuk kablowy, nie ciągnij „na sztywno”

3. Wiązki i organizacja

• Opaski zaciskowe – nie za mocno
• Oploty tekstylne / PET dla grup przewodów
• Oddzielaj sygnałowe od zasilających

🏷️ Sekcja 3: Opisywanie przewodów (identyfikacja)

1. Etykiety i markery

• Opisuj funkcję, numer linii, napięcie
• Gotowe markery (L, N, PE, 1, 2, GND, DIM)
• Lub etykiety z drukarki / taśmy opisowej

📌 Nadruki na kablu mogą się zetrzeć – opis lokalny zostaje

2. Kolorowe koszulki

• Używaj barwnych rurek – np. niebieska = N, brązowa = L
• Przy przewodach w białej izolacji – obowiązkowe

3. Opisy na PCB i obudowie

• Na PCB: oznaczenia „L”, „N”, „+24V”, „GND”, „DIM”
• Na obudowie: naklejki, grawer, oznaczenia trwałe

📚 ŹRÓDŁA:

• Lapp – Cable protection and routing systems
• HellermannTyton – Cable marking & identification guide
• UL 969 – Standard for Marking and Labeling Systems
• DIN EN 62444 – Cable strain relief requirements

✅ WNIOSKI:

• Przewód, który wisi na opasce i nie ma etykiety, to bomba z opóźnionym zapłonem
• Zabezpieczenia to część układu – nie dodatek
• Koszulki, opaski, oploty, etykiety – robią różnicę
• Porządek w kablach = bezpieczeństwo, łatwiejszy serwis i mniej pomyłek

🧰 MODUŁ 9: Jak zabezpieczać przewody – termicznie, mechanicznie i opisowo

Bo lampa to nie test wytrzymałości przewodów.

🧠 WSTĘP – Na chłopski rozum:

Samo podłączenie przewodu to dopiero początek. Jeśli nie zabezpieczysz kabla przed:

• szarpnięciem,
• temperaturą,
• wilgocią,
• ruchem,
• pomyłką przy serwisie,

to wcześniej czy później coś pójdzie nie tak. Albo się urwie, albo się wypnie, albo ktoś go pomyli z innym i podłączy gdzie nie trzeba.

🔥 Sekcja 1: Zabezpieczenia termiczne

1. Wybór izolacji

📌 Masz radiator >60°C? Unikaj PVC. Użyj przewodu silikonowego.

2. Koszulki termokurczliwe

• Zakładasz na połączenie / złącze
• Grzejesz – obkurcza się na przewodzie
• Daje izolację, ochronę mechaniczną i estetykę

📌 Wariant z klejem = lepsza szczelność, do wilgotnych środowisk

🪛 Sekcja 2: Zabezpieczenia mechaniczne

1. Odciążenie kabla (strain relief)

• Nie pozwól, żeby przewód wisiał na złączu / PCB / wtyku
• Stosuj: opaski kablowe, dławiki kablowe, zaciski, uchwyty

📌 Dobrze zrobiona lampa powinna wytrzymać szarpnięcie bez urwania czegokolwiek.

2. Dystans i prowadzenie

• Nie prowadź przewodów przy radiatorach
• Unikaj ostrych krawędzi – użyj przepustów gumowych
• Zostaw łuk kablowy, nie ciągnij „na sztywno”

3. Wiązki i organizacja

• Opaski zaciskowe – nie za mocno
• Oploty tekstylne / PET dla grup przewodów
• Oddzielaj sygnałowe od zasilających

🏷️ Sekcja 3: Opisywanie przewodów (identyfikacja)

1. Etykiety i markery

• Opisuj funkcję, numer linii, napięcie
• Gotowe markery (L, N, PE, 1, 2, GND, DIM)
• Lub etykiety z drukarki / taśmy opisowej

📌 Nadruki na kablu mogą się zetrzeć – opis lokalny zostaje

2. Kolorowe koszulki

• Używaj barwnych rurek – np. niebieska = N, brązowa = L
• Przy przewodach w białej izolacji – obowiązkowe

3. Opisy na PCB i obudowie

• Na PCB: oznaczenia „L”, „N”, „+24V”, „GND”, „DIM”
• Na obudowie: naklejki, grawer, oznaczenia trwałe

📚 ŹRÓDŁA:

• Lapp – Cable protection and routing systems
• HellermannTyton – Cable marking & identification guide
• UL 969 – Standard for Marking and Labeling Systems
• DIN EN 62444 – Cable strain relief requirements

✅ WNIOSKI:

• Przewód, który wisi na opasce i nie ma etykiety, to bomba z opóźnionym zapłonem
• Zabezpieczenia to część układu – nie dodatek
• Koszulki, opaski, oploty, etykiety – robią różnicę
• Porządek w kablach = bezpieczeństwo, łatwiejszy serwis i mniej pomyłek

📋 MODUŁ 10: Gotowe checklisty – montaż, test, uruchomienie

Bo prąd nie lubi błędów – a jeden kabel źle wsadzony potrafi zepsuć cały projekt.

🧠 WSTĘP – Na chłopski rozum:

Masz wszystko podłączone? Fajnie. Ale zanim wsadzisz wtyczkę w gniazdo, zrób checklistę.

To nie korpo, tylko prąd – ale ryzyko błędu też trzeba minimalizować. Dla Ciebie, dla klienta, dla świętego spokoju.

🔧 CHECKLISTA #1: MONTAŻ PRZEWODÓW

• ✅ Każdy przewód ma widoczną i prawidłową izolację – brak uszkodzeń, przetarć
• ✅ Odizolowane końcówki mają odpowiednią długość (5–7 mm)
• ✅ Linki w kostkach mają tulejki – nie są skręcane „na sucho”
• ✅ Brak kabli wiszących na samym lutowaniu lub pinie
• ✅ Przewody nie dotykają radiatorów ani ostrych krawędzi
• ✅ Zrobiona pętla odciążająca lub zastosowano dławik / uchwyt
• ✅ Kolory przewodów są zgodne z funkcją (brązowy = L, niebieski = N, zielono-żółty = PE)

🔍 CHECKLISTA #2: TEST PRZED URUCHOMIENIEM

Pomiar napięć:

• ✅ Multimetr w trybie AC (V~)
• ✅ Między L a N = ok. 230 V
• ✅ Między L a PE = ok. 230 V
• ✅ Między N a PE = <10 V (zwykle 0–2 V)

Ciągłość i zwarcia:

• ✅ Brak zwarcia między L–N, L–PE, N–PE (w trybie buzzer/diody)
• ✅ Ciągłość przewodu PE do metalowej obudowy – rezystancja bliska 0 Ω
• ✅ Test continuity przez złącza (np. WAGO, kostki) – czy kontakt jest pewny

📌 Nie masz miernika? Pożycz. Zgaduj-zgadula nie działa przy 230 V.

🔌 CHECKLISTA #3: URUCHOMIENIE I TEST FUNKCJI

• ✅ Pierwsze włączenie – bez dotykania, z dystansu
• ✅ Brak iskier, dymu, zapachu przypalenia
• ✅ Światło działa stabilnie, bez migotania i przerywania
• ✅ Obudowa nie „kopie” – test detektorem napięcia / multimetrem
• ✅ Złącza nie grzeją się nadmiernie po 10–15 min pracy
• ✅ Sterowanie działa poprawnie (DIM, czujniki, przełączniki)

🧷 CHECKLISTA #4: OZNACZENIA I OPISEM

• ✅ Opisane wszystkie przewody przy złączach
• ✅ Oznaczenia L/N/PE na PCB lub tabliczce znamionowej
• ✅ Jeśli kabel nietypowy (USA/DIY) – opisany jego kod kolorem lub etykietą
• ✅ Dobrze oznaczony zasilacz: wejście/wyjście, napięcie, prąd

🔁 CHECKLISTA #5: POWTÓRKA DLA KLIENTA / MONTAŻYSTY

• ✅ Co gdzie się wtyka
• ✅ Jak odłączyć, żeby nie wyrwać pinu
• ✅ Czego nie wolno podłączać (np. LED 48 V do drivera 12 V)
• ✅ Jak często kontrolować złącza i stan przewodów (np. co sezon)

📚 ŹRÓDŁA:

• IEC 60364 – Installation checklist for low voltage systems
• EN 61439 – Checklist for safe enclosure assembly
• Mean Well – Startup Safety Tips for LED Drivers
• WAGO / Lapp – User safety guides and wiring inspection steps

✅ WNIOSKI:

• Checklisty nie są dla formalności – są po to, żebyś nie spalił lampy ani siebie
• Każdy punkt to jeden potencjalny błąd mniej
• Nawet jeśli lampa wygląda OK, a „działa” – test potwierdza, że działa bezpiecznie
• A jak się coś sypnie mimo wszystko – masz dowód, że zrobiłeś wszystko jak trzeba

🧯 ZAKOŃCZENIE

Lampa może być nowoczesna. Kabel może być miękki, cienki, elastyczny. Ale jeżeli przewód fazowy jest niebieski – to jesteś o jeden błąd od zwarcia.

Po tym poradniku wiesz już, że:

• ✅ kolor przewodu to język elektryki – nie wolno go przekręcać,
• ✅ USA i UE to dwa różne systemy – a pomyłka może kosztować sprzęt (albo więcej),
• ✅ kolory to nie wszystko – liczy się też pomiar, opis, zabezpieczenie, prowadzenie,
• ✅ każdy kabel trzeba traktować z szacunkiem – od cięcia, przez montaż, aż po opis.

Prawidłowe oznaczenia, testy, opisane przewody i dobrze dobrana izolacja to nie detale.

To filary bezpiecznego zasilania każdej lampy – od growboksa po przemysł.

Bo w elektryce nie chodzi o to, żeby tylko działało.
Chodzi o to, żeby działało zawsze – i bezpiecznie.

A to zaczyna się od tego, co niesie który kolor.
